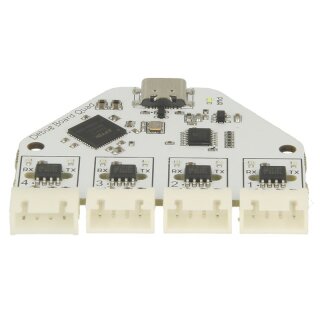

4-Port USB zu TTL UART Adapter mit FTDI Chipsatz - galvanisch getrennt - JST XH-Stecker am Ausgang
entwickelt und hergestellt von Duppa in Italien
Perfekt geeignet zum Anschluss von bis zu 4 Victron Ladereglern oder Wechselrichtern mit VE.Direct Schnittstelle an nur einen USB Port.
Der Adapter ersetzt somit 4 Stück des Victron VE.Direct zu USB Adapters - ASS030530010.
Passende VE.Direct Kabel in 1m und 2m bieten wir als Zubehör an.
Lieferbar in 2 Varianten:
- transparente Schrumpfschlauch liegt lose bei - einfachere Schraubmontage oder für den Einbau in ein Gehäuse
- der transparente Schrumpfschlauch ist bereits auf die Platine geschrumpft
Was macht den Adapter so besonders?
- Jeder Port verfügt über einen digitalen Isolator. Der Computer und das angeschlossene Gerät sind somit elektrisch isoliert.
- Die 4 Anschlüsse können mit jeweils unterschiedlichen Spannungen betrieben. Der Masseanschluss der 4 Anschlüsse ist jeweils separat also keine gemeinsame Masse.
- Das von Computer ausgehende Rauschen dringt nicht in die Elektronik des angeschlossenen Gerätes ein. Dies kann nützlich sein, wenn mit empfindlichen analogen Schaltkreisen gearbeitet wird.
- Die Spannungspegel von TX und RX sind die gleichen wie beim angeschlossenen Gerät . Das bedeutet, dass es keine Rolle spielt, ob Ihr Gerät mit 5V, 3,3V oder 1,8V arbeitet, die Logikpegel sind immer korrekt!
Technische Daten:
- Original FTDI FT4232H-56Q
- bis zu 12 Mbit/s pro Port
- Größe: 55 x 50 mm
- der PC sieht 4 verschiedene COM-Ports
- MAX12931BASA+ oder ADUM121N1BRZ Isolator
- 3kVrms digitale galvanische Isolatoren
- jeder Port kann unabhängig bei 1,8 V bis 5 V betrieben werden
- getestet in einer Klimakammer von -20°C bis 80°C
- Power-, TX- und RX-LED-Anzeigen
-
USB-Typ-C-Anschluss
- Funktioniert unter: Linux, Windows, Android und Mac OS
optionales Zubehör:
VE.Direct Kabel 1m oder 2m
Pinbelegung:
| Pin |
Beschreibung |
Richtung |
Spannungsbereich |
| + |
Stromversorgung - Plus |
Input |
1.8V – 5V |
| – |
Masse - Minus |
Input |
0V |
| RX |
UART RX |
Empfangen |
wie bei + |
| TX |
UART TX |
Senden |
wie bei + |
Videos mit vielen Infos zur Verwendung des Adapter mit Victron Systemen sind in youtube zu finden:
Kanal: fl_dutch
Video: TW6MFASDi6M
Video Name: How To: Victron SmartSolar Regler und SmartShunt für ESS an Rapsberry Pi mit Venus OS anbinden
Und weitere Infos in englisch gibt es bei Andy mit seinem
Kanal: Off-Grid Garage
Video: 5Tzxd2UQoDM
Video Name: Connect 4 VE.Direct Victron devices to one USB port. Save space and isolate all your devices!
